    某卢瑟装机搞得一踏糊涂,路见不平拔刀相助

    作者:Sender  来源:WaveCN.com  发布日期:2012-08-16  最后修改日期:2012-08-16

    某卢瑟为读广告设计专业的女神装机,花了7K大元搞出来频频蓝屏,哭丧的脸口找我帮忙收拾一下。其实问题的关键是在某电脑城装机时档口的懒人帮他倒了一个从XP升级上来的WIN7 GHOST镜像。没错,这个镜像竟然是从XP升级上来的WIN7,C盘下面比龙卷风吹过还乱,不蓝屏才怪。重装系统后再仔细看了一下这机,发现现在电脑城的装机的确很马虎,机器内部线路乱理一通,几个风扇包括CPU风扇都没从主板取电,完全起不到监控作用,越看越不爽,于是决定拆了重做。

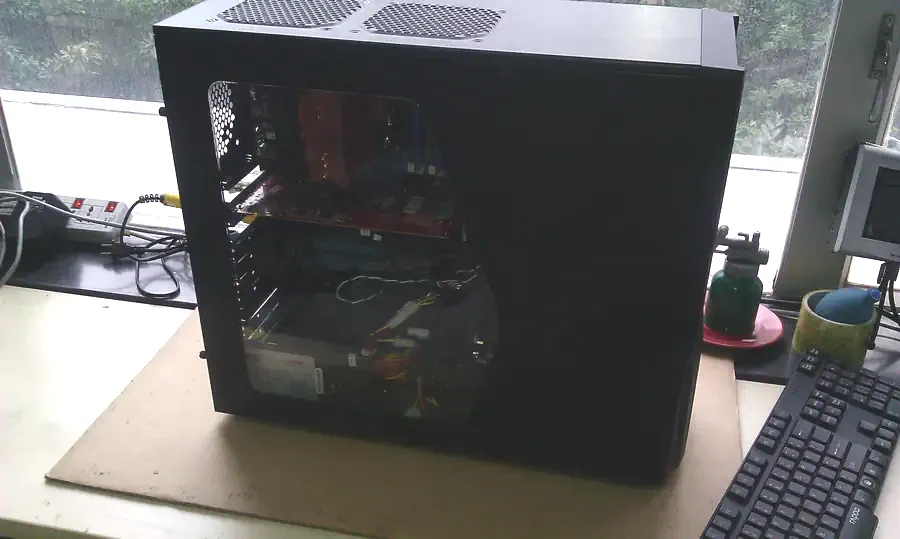

    整机外观,黑黑的比较低调:

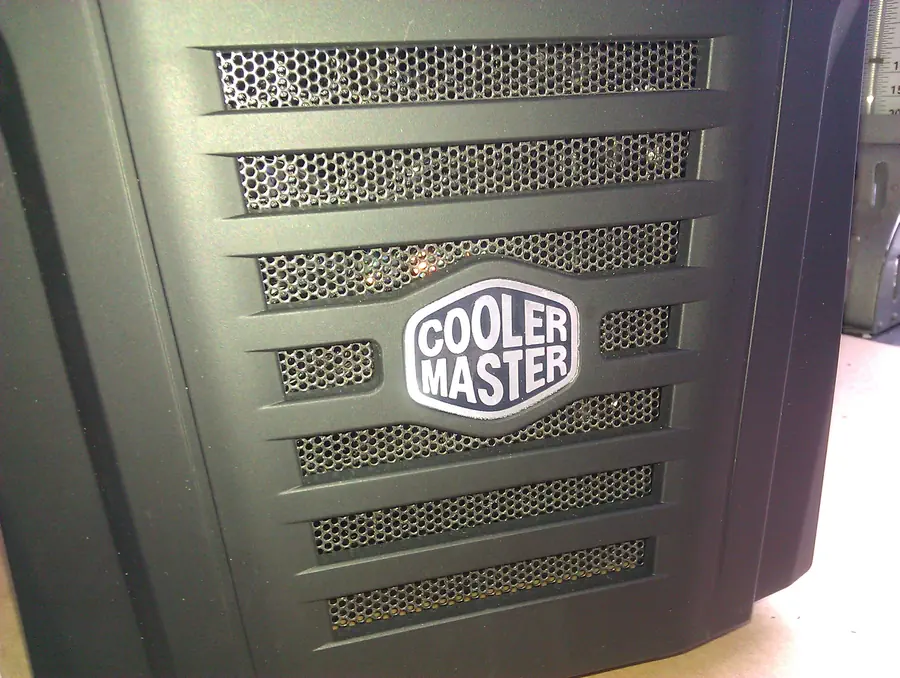

    LOGO

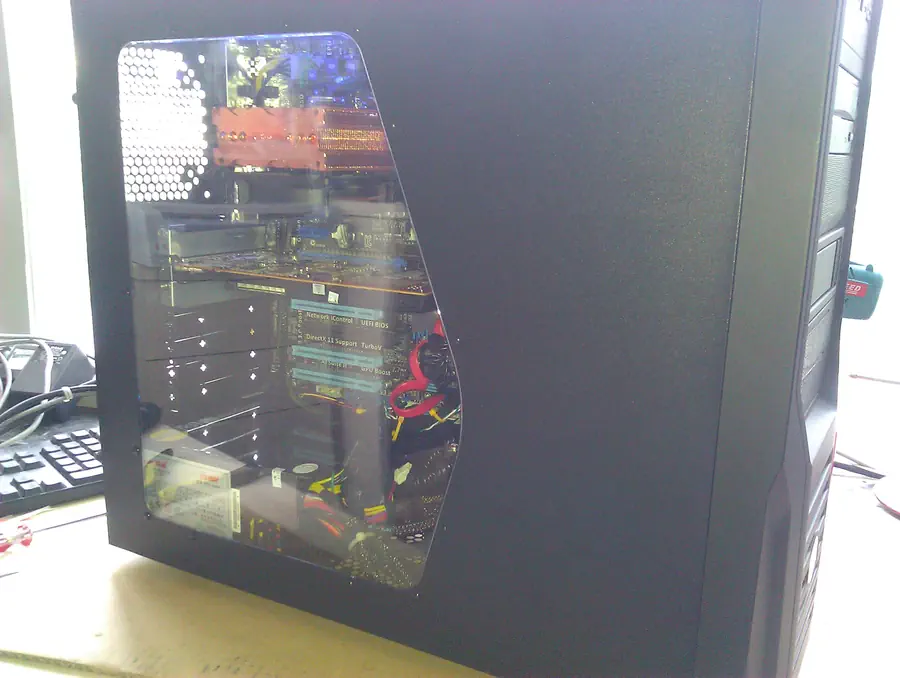

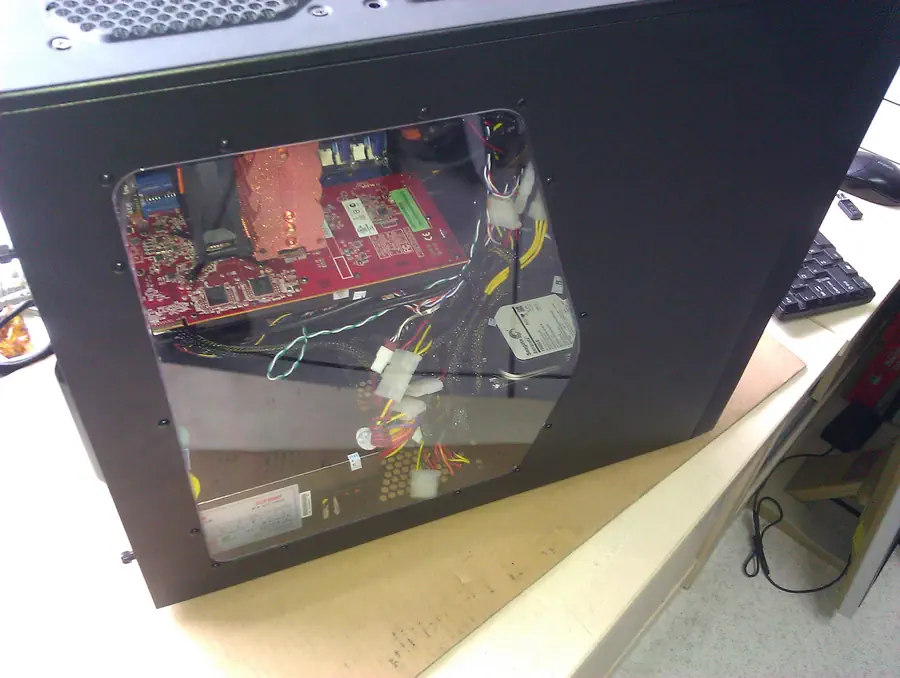

    通过透明侧板看内部,线比较乱(而且还用多了,不过没仔细照相记录下来)。顺带一提的是这些透明侧板都是CCC不合格的,因为用的都是普通的有机玻璃,起不到阻断电磁辐射的作用。除非自己加金属屏蔽网。

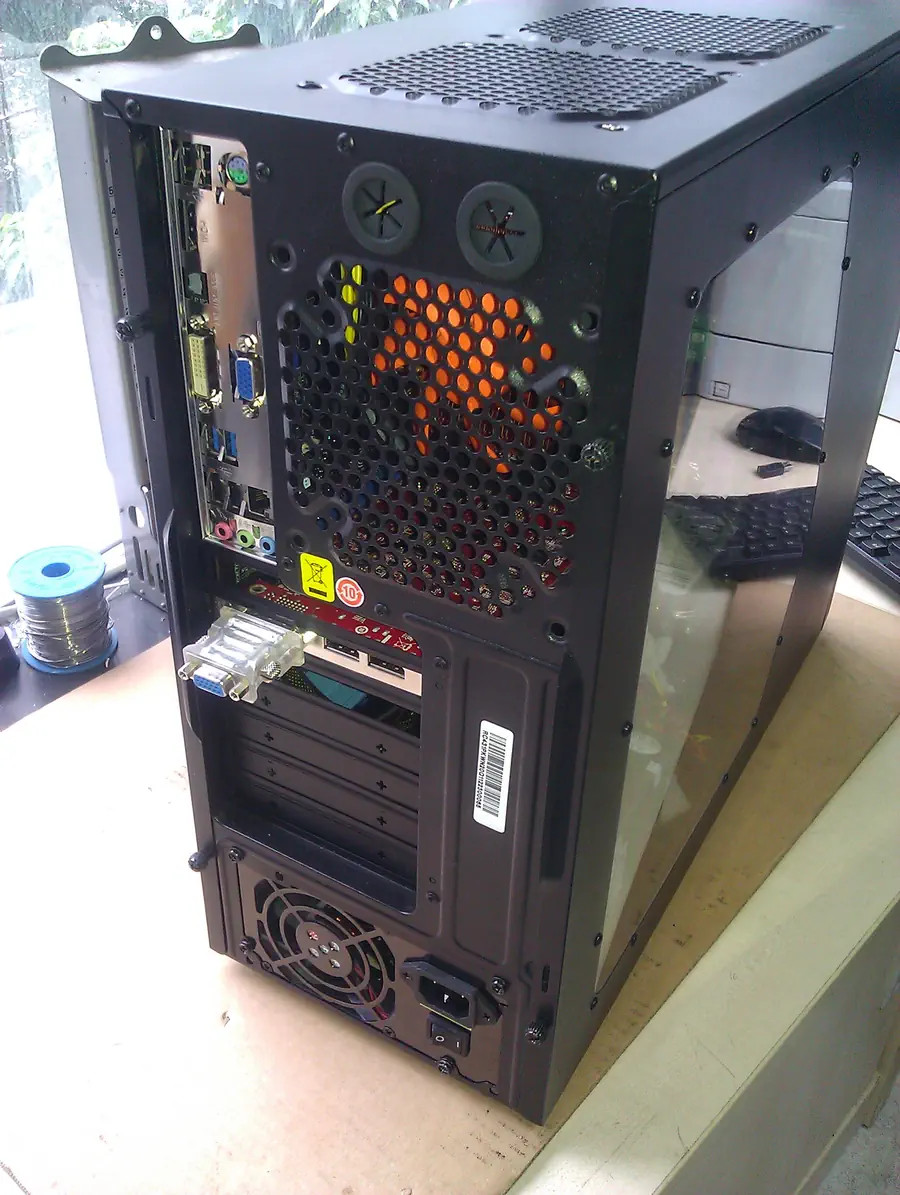

    后面看,电源下置。这几箱虽然是CM的廉价货,不过该有的孔都是有的,比如最顶上的两个水冷管口。

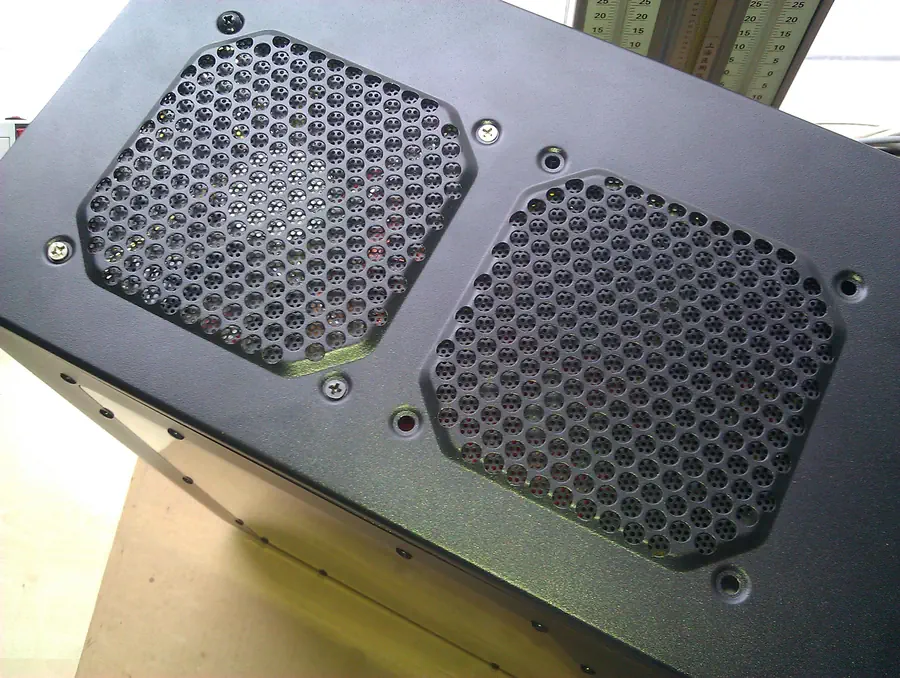

    顶部还有双风扇口,不过风扇不配。这家伙自己加了一个。但其实是浪费钱,因为这机根本不热。

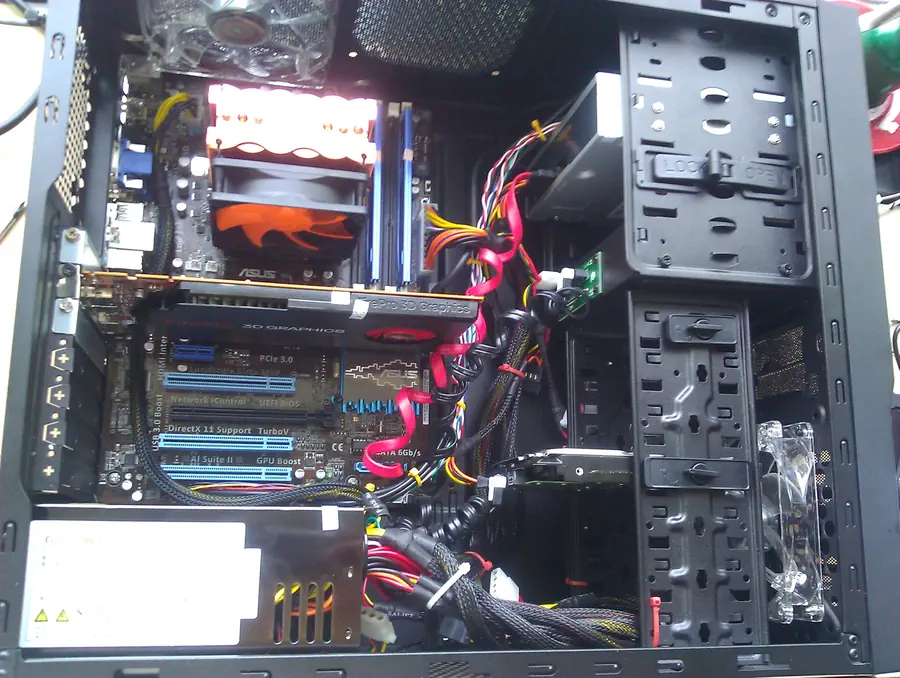

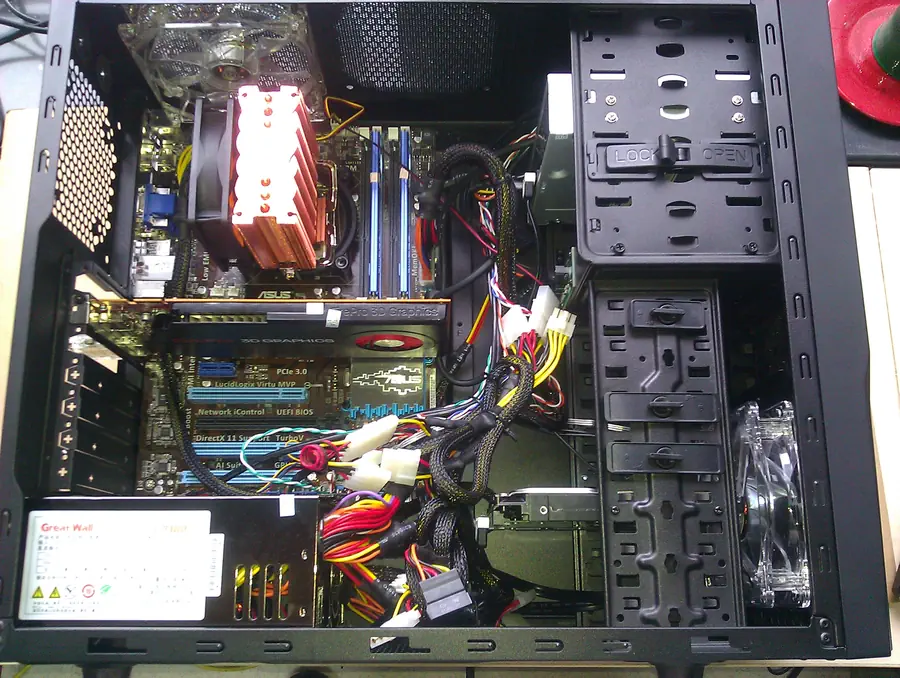

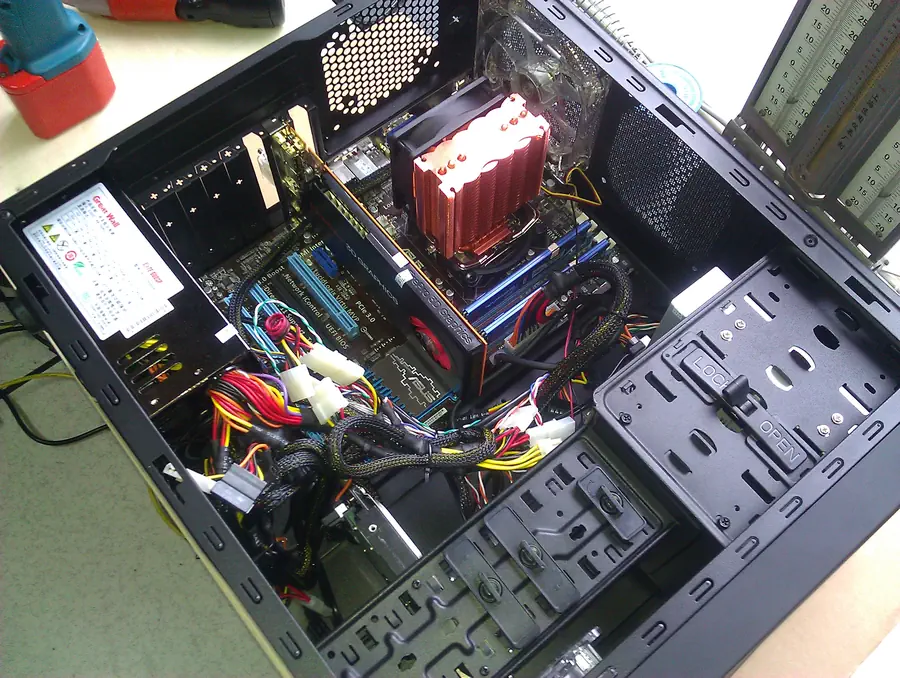

    打开机箱看内部,发现很多问题,CPU风扇、顶部风扇都没有从主板取电,热插拔硬盘口没有接线,主板的供电线路从显卡下面飞上去等等。


    换个角度再看看

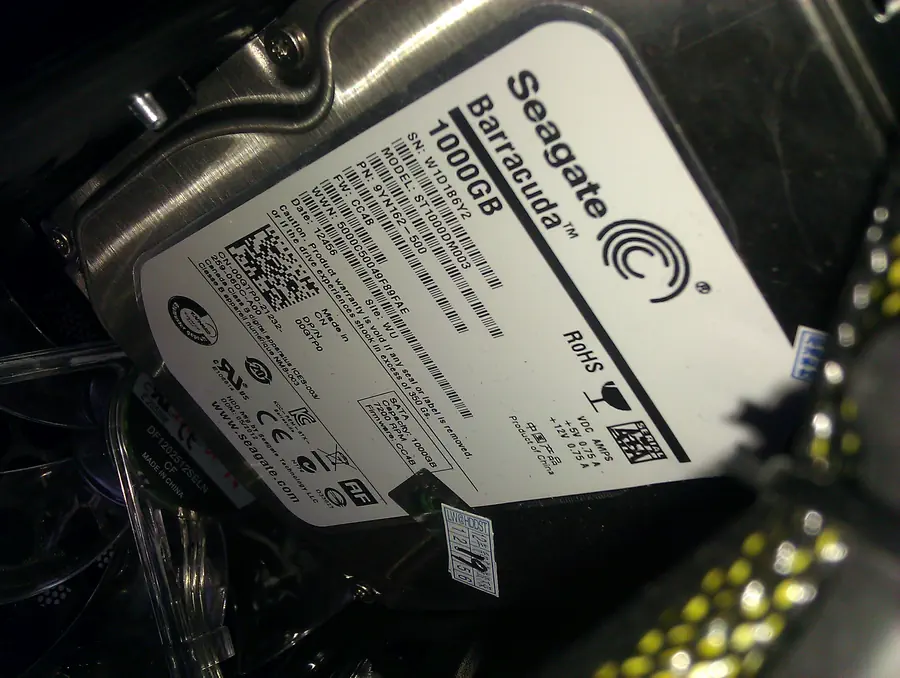

    列一下配件,首先是硬盘,不新鲜。


    CPU散热器,不新鲜。

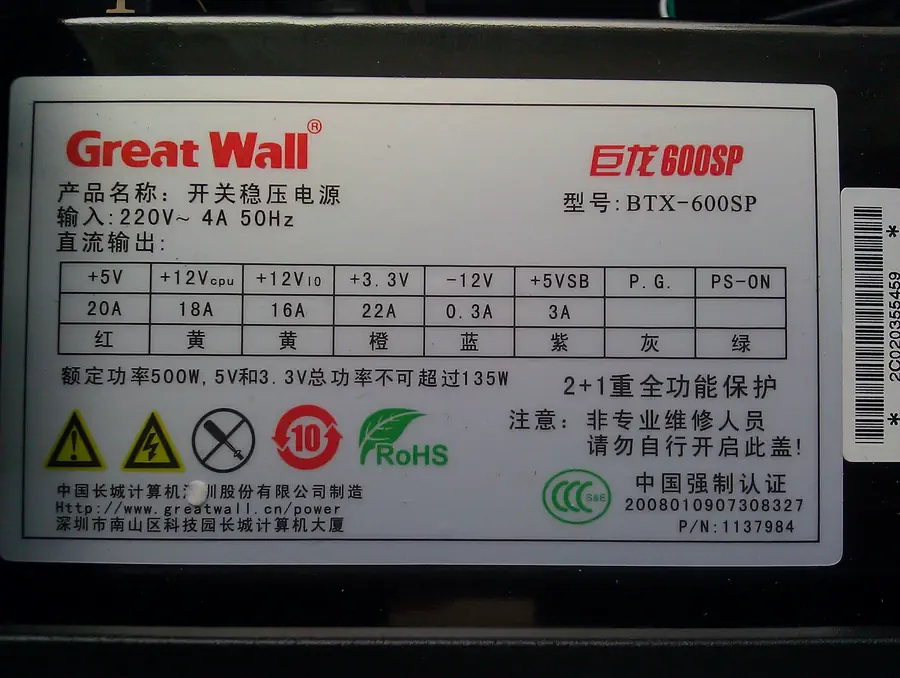

    电源。这个电源根本就不是为了电源下置设计的,线都不是很长。

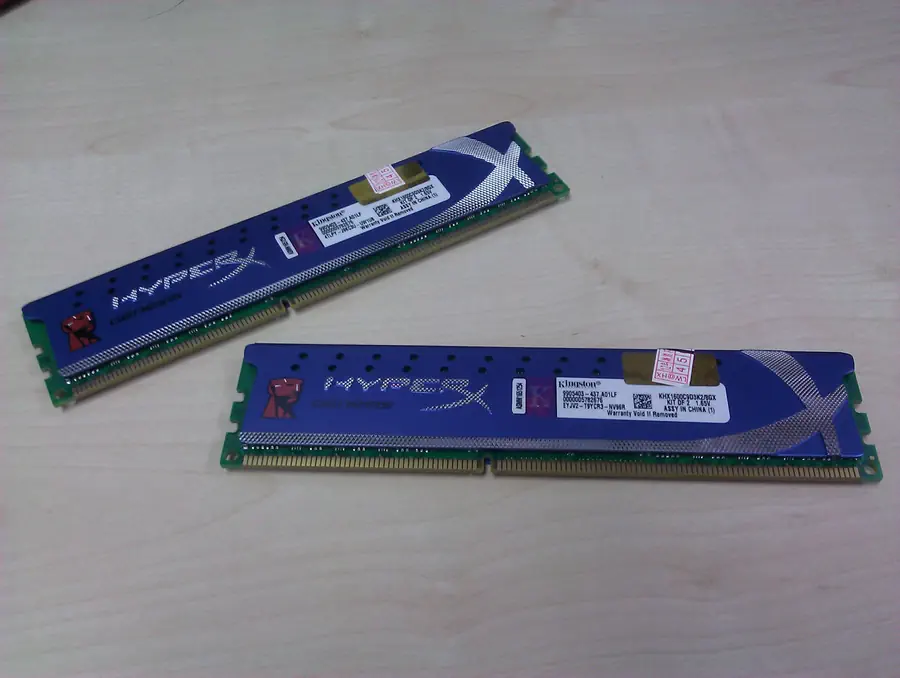

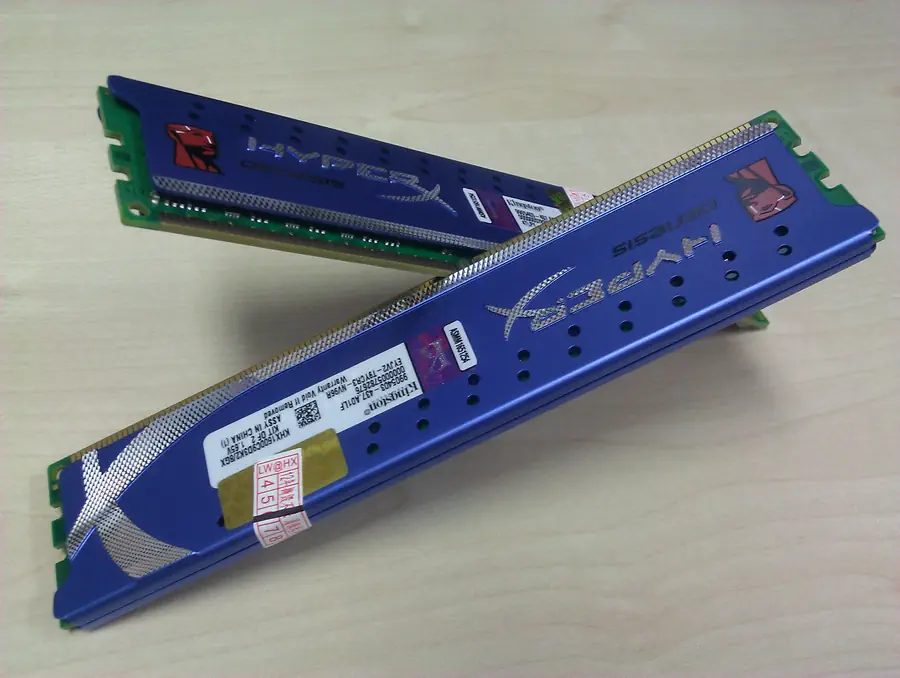

    内存,不新鲜。


    据说一定要摆这个POSE,不知道有没有摆错。


    唯一有看头的,FirePro V5800专业显卡,已经停产了都还要卖2K多一张。

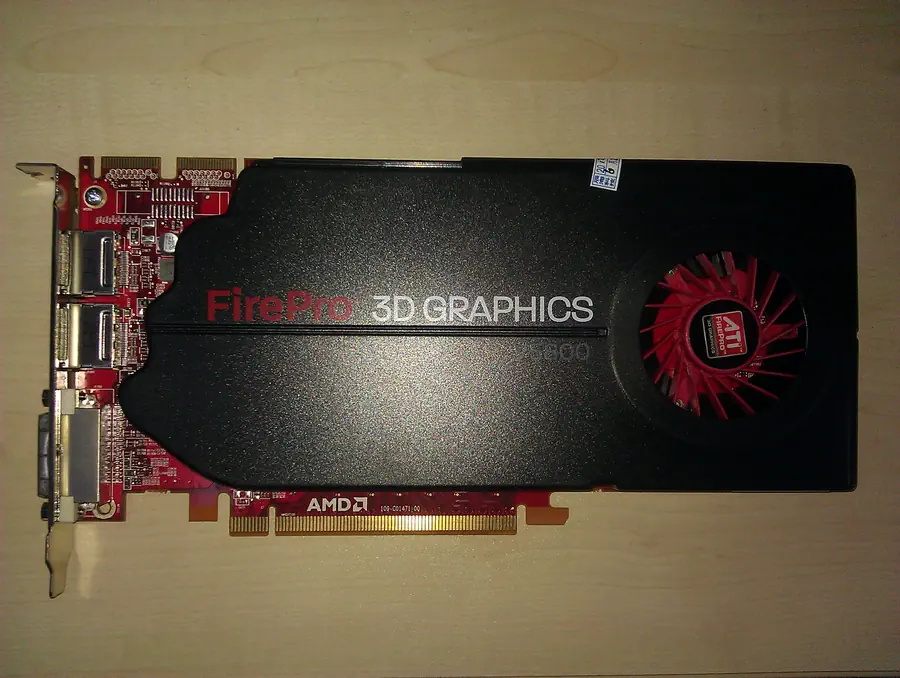

    显卡正面照

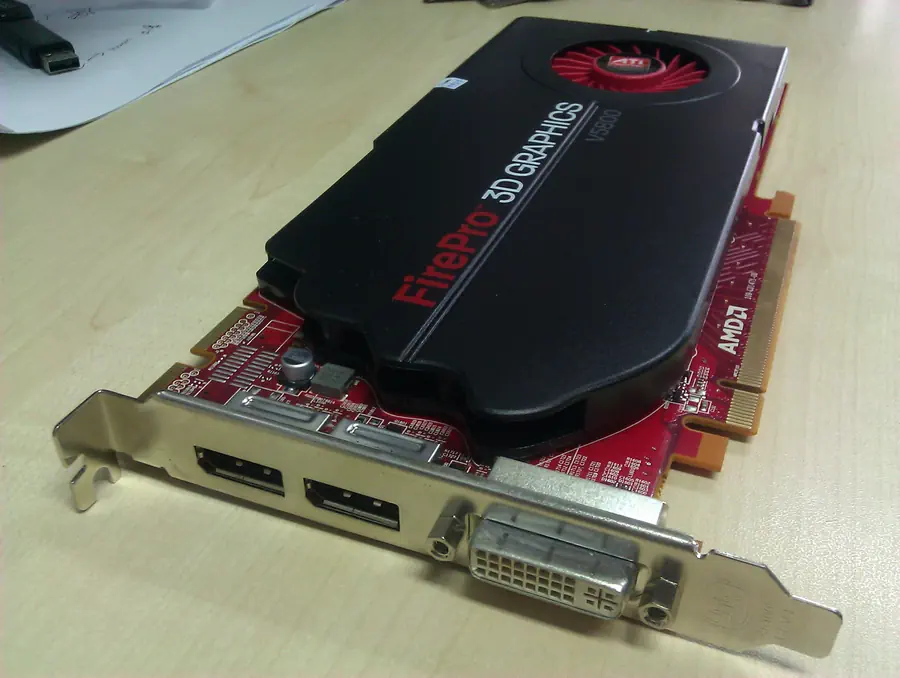

    显卡输出,2DL+1DVI。这家伙买了个低档的宽屏显示器连DVI输入都没有,只能用DVI转VGA的适配器。

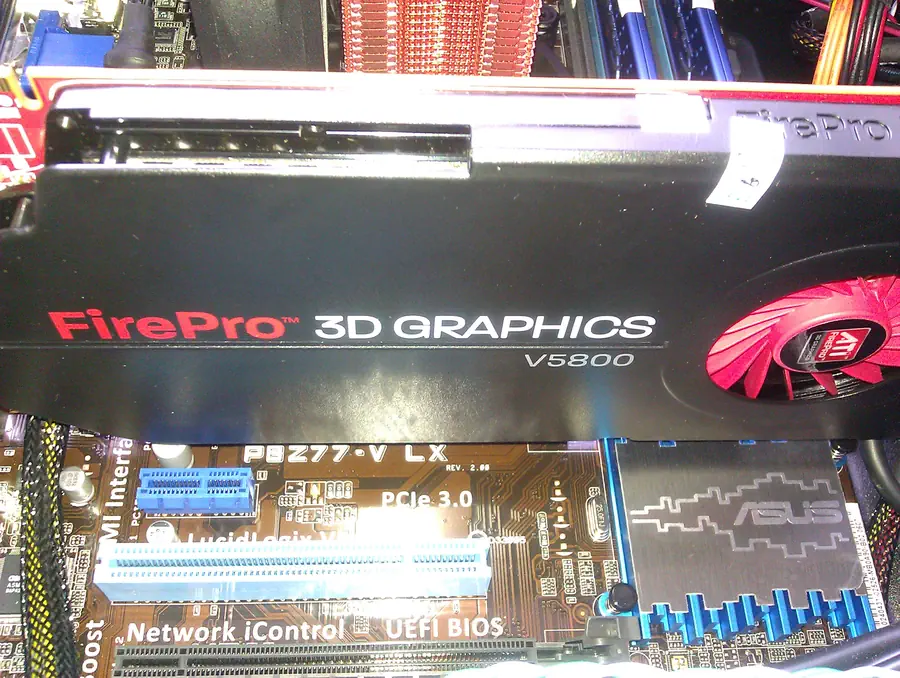

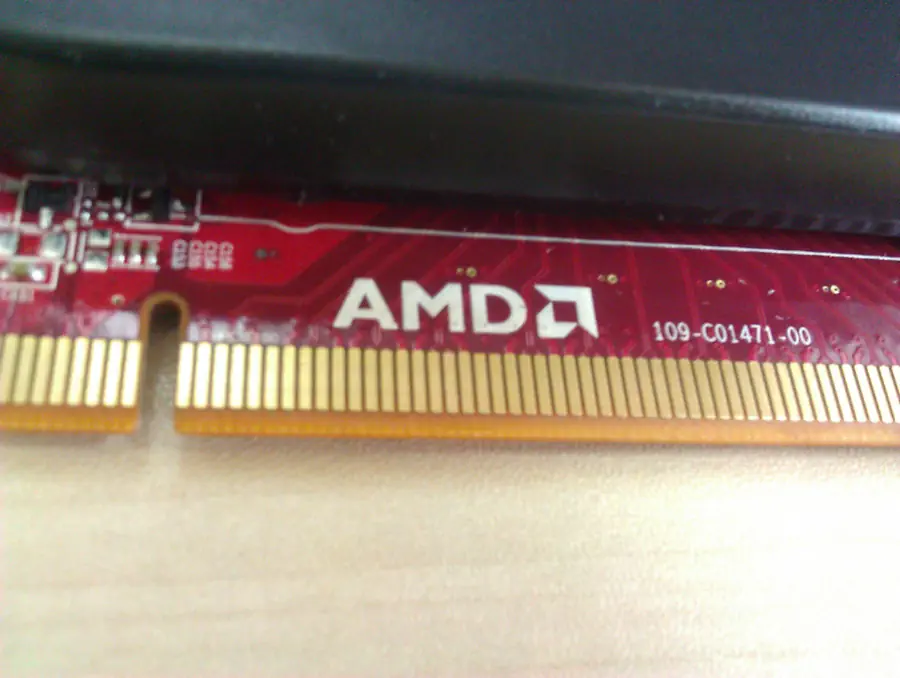

    LOGO,有竞争才有实惠。

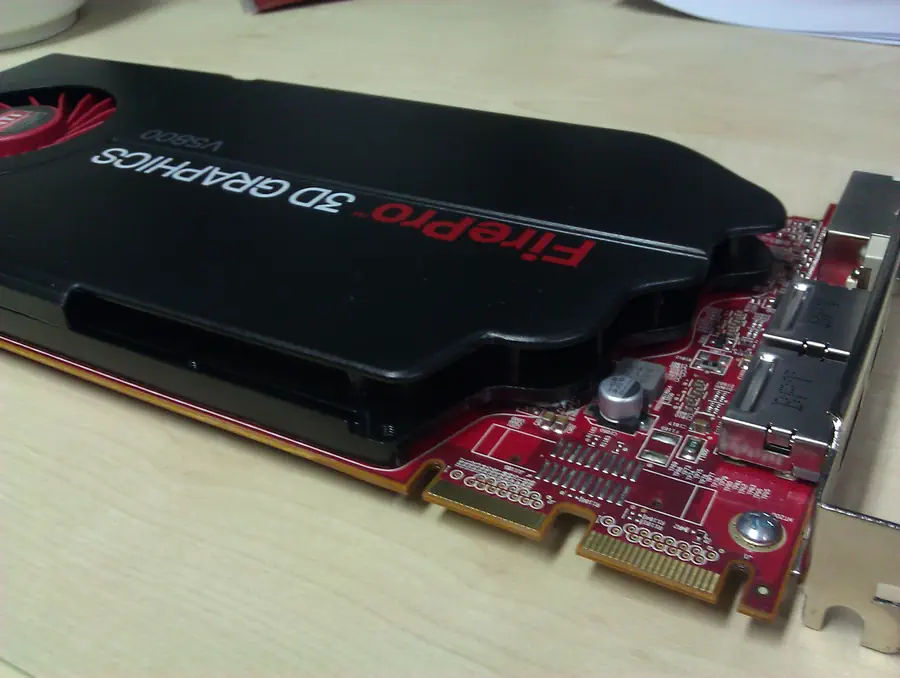

    有点气势的角度:

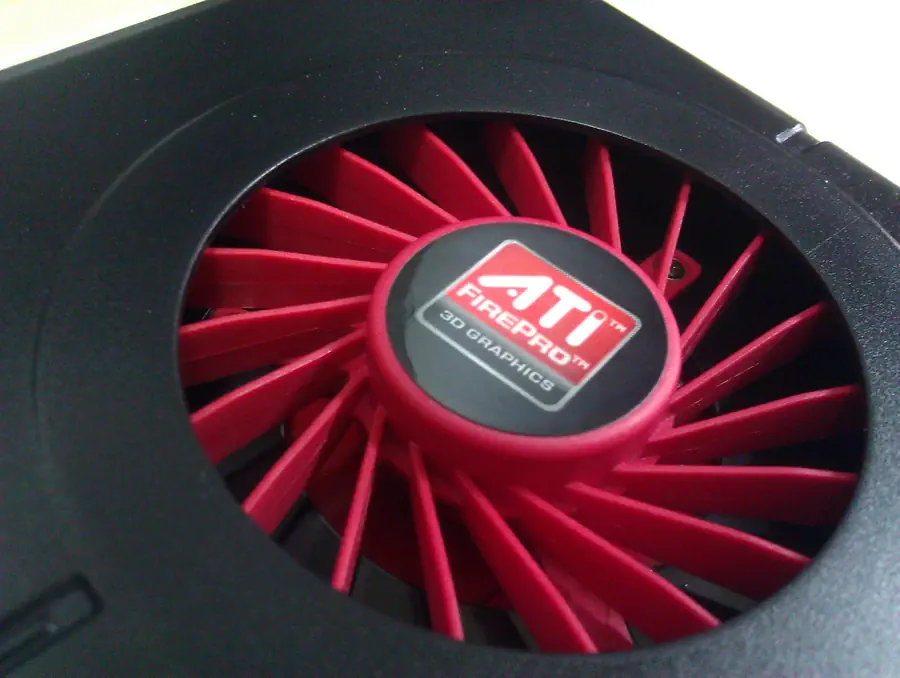

    比较少见的散热风扇

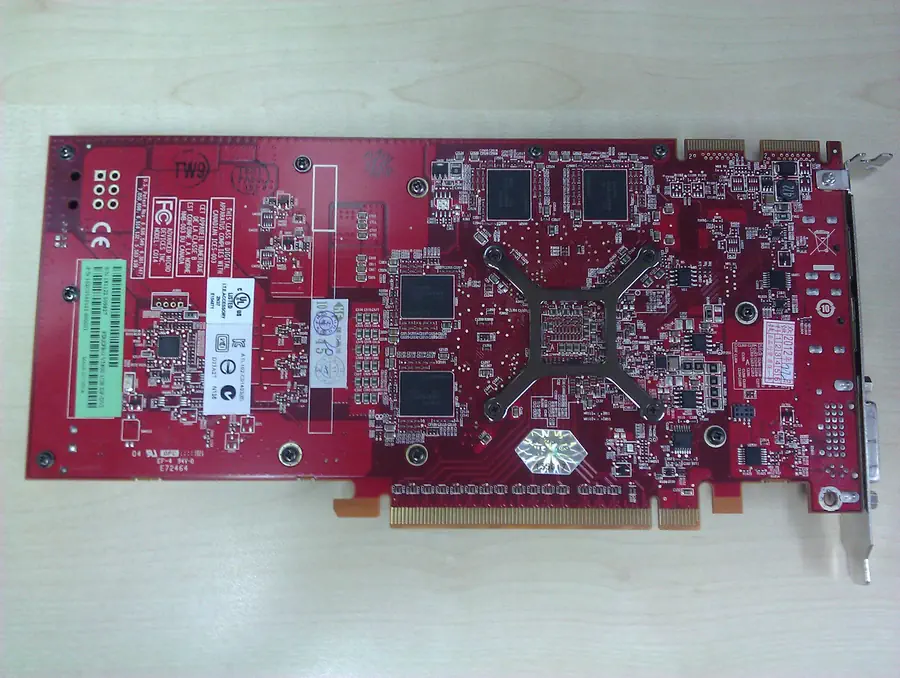

    显卡背面PCB

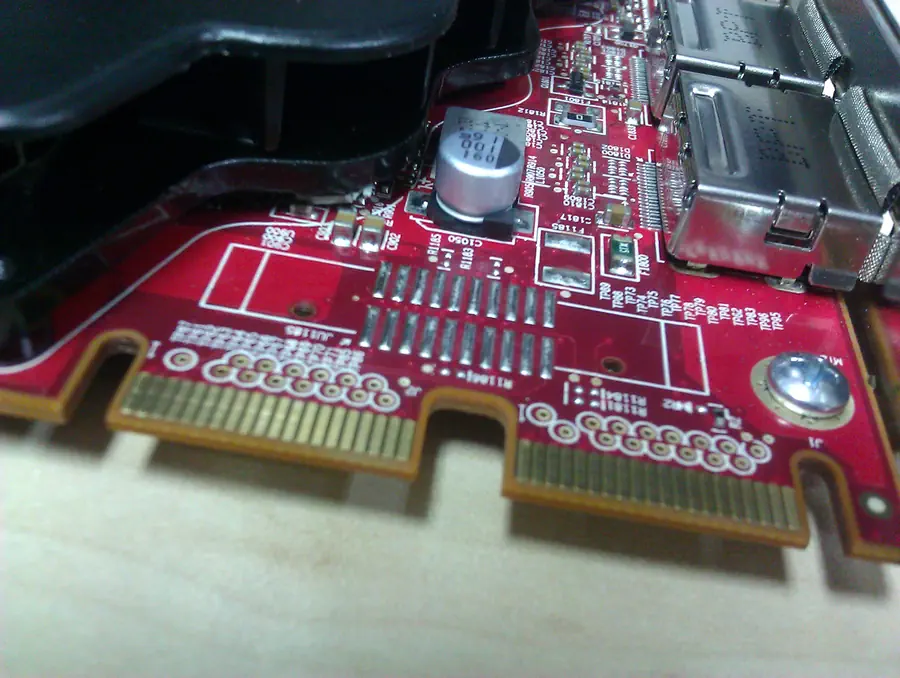

    显卡PCB的部分,可以看看做工:


    近镜,看仔细一点。

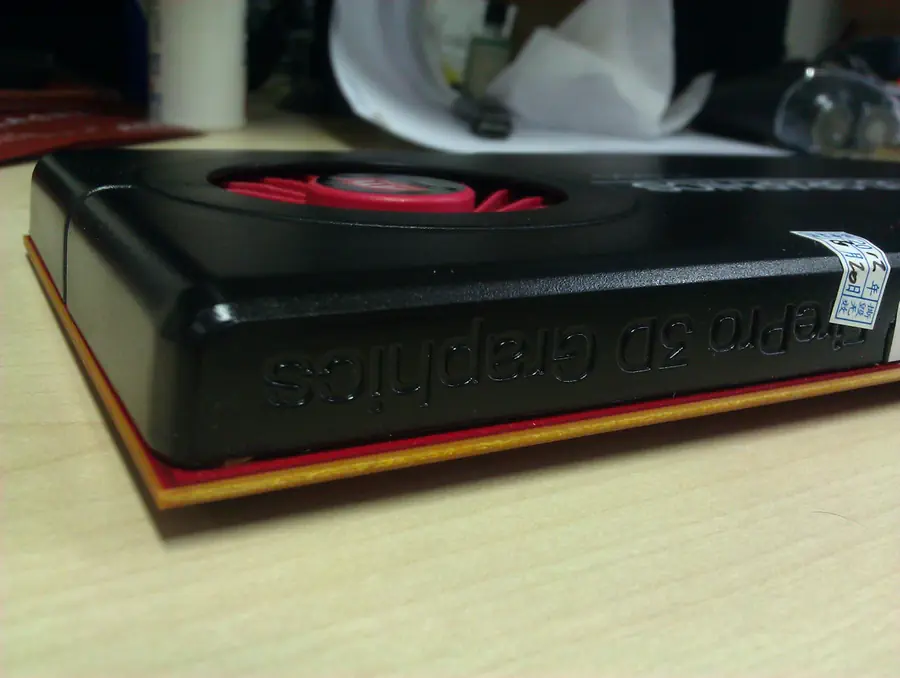

    显卡散热器罩上的阴文

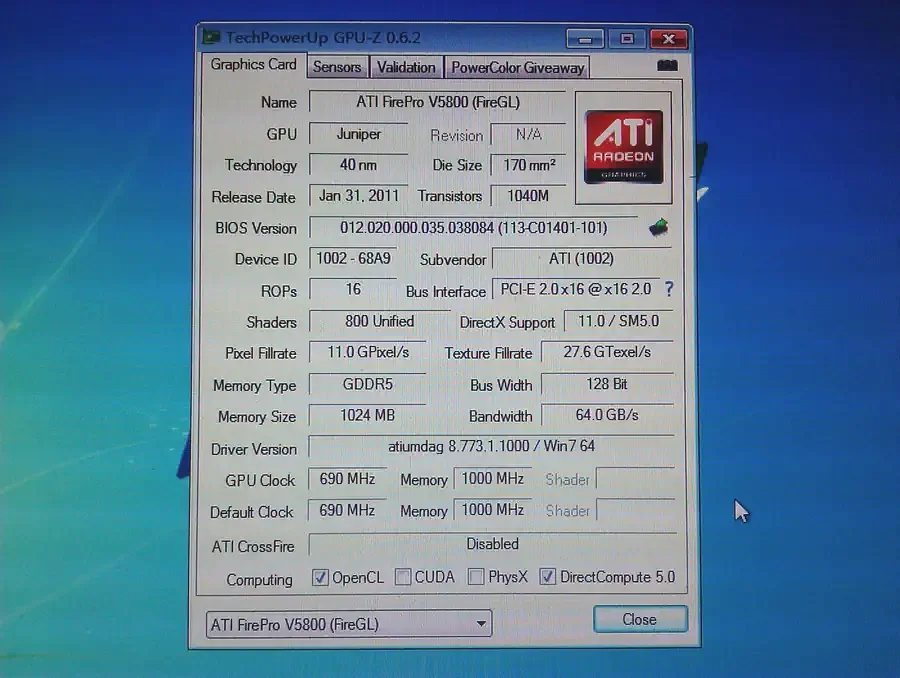

    显卡的GPU-Z截图

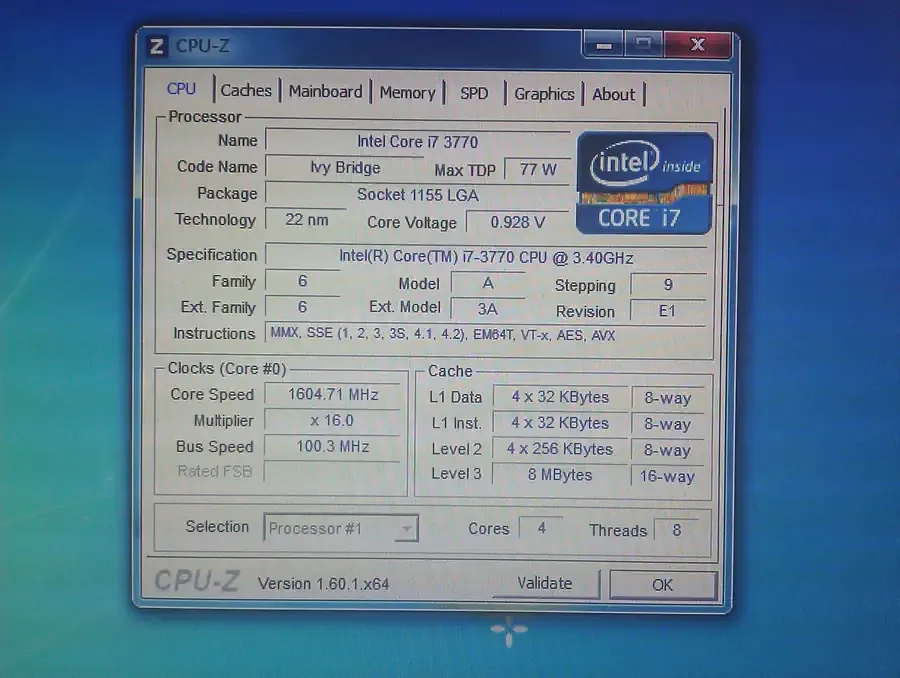

    CPU-Z

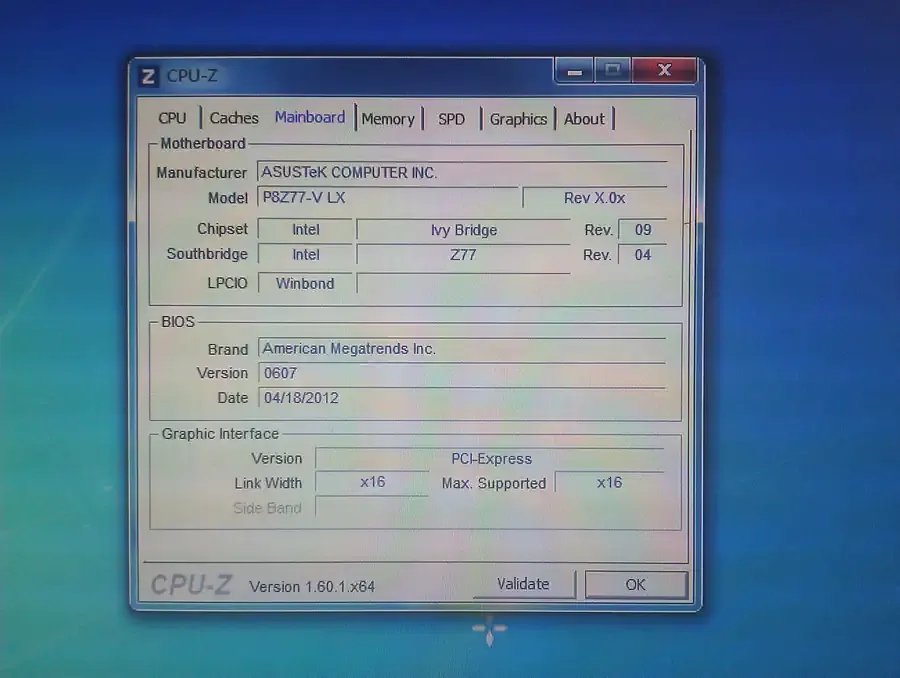

    主板

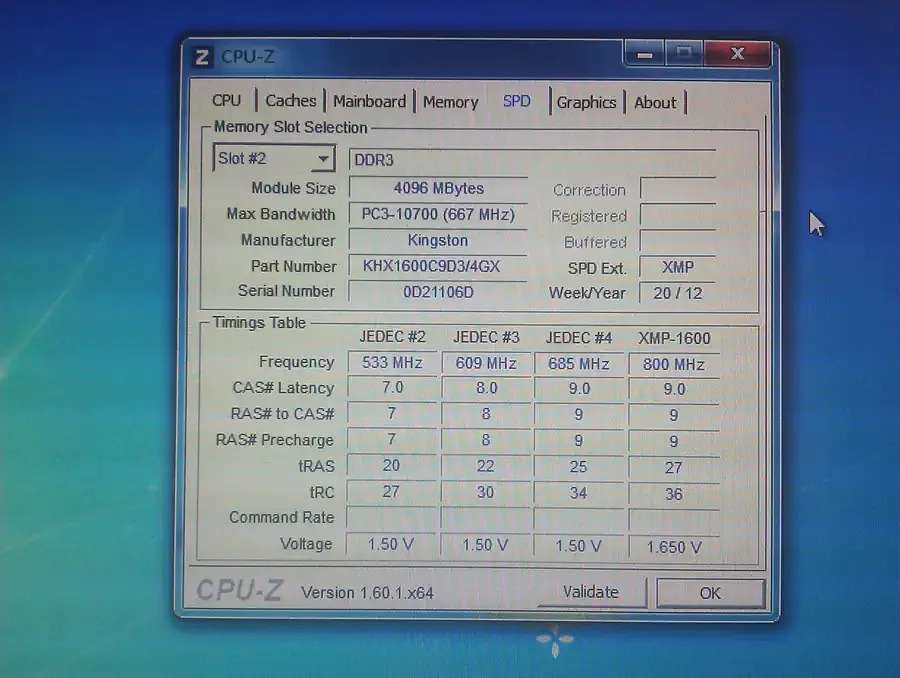

    内存

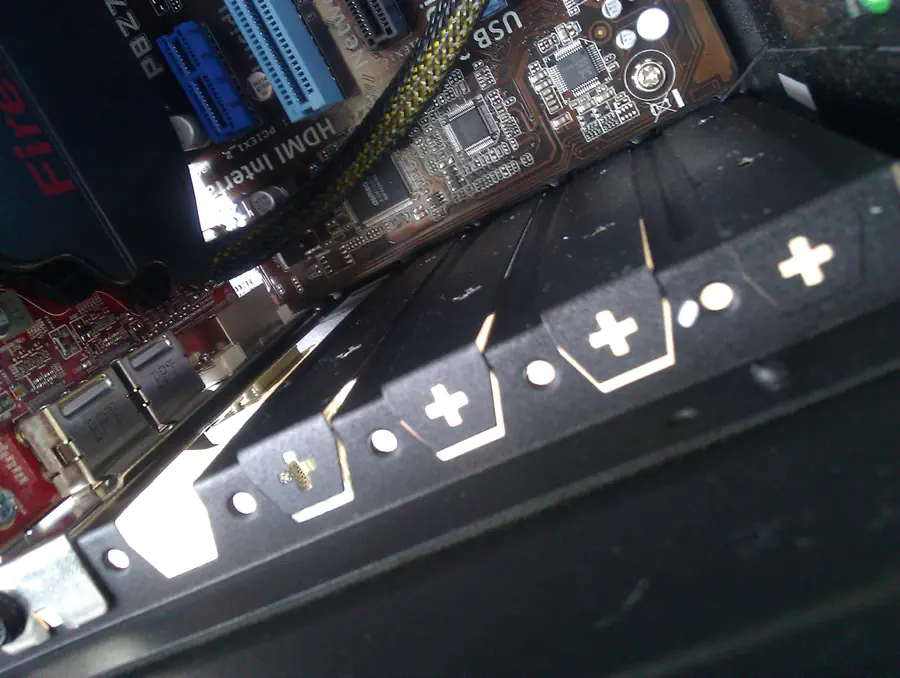

    廉价机箱没有配插槽挡板。其实我照的是那条横穿整个主板从显卡下面过的主板供电线。

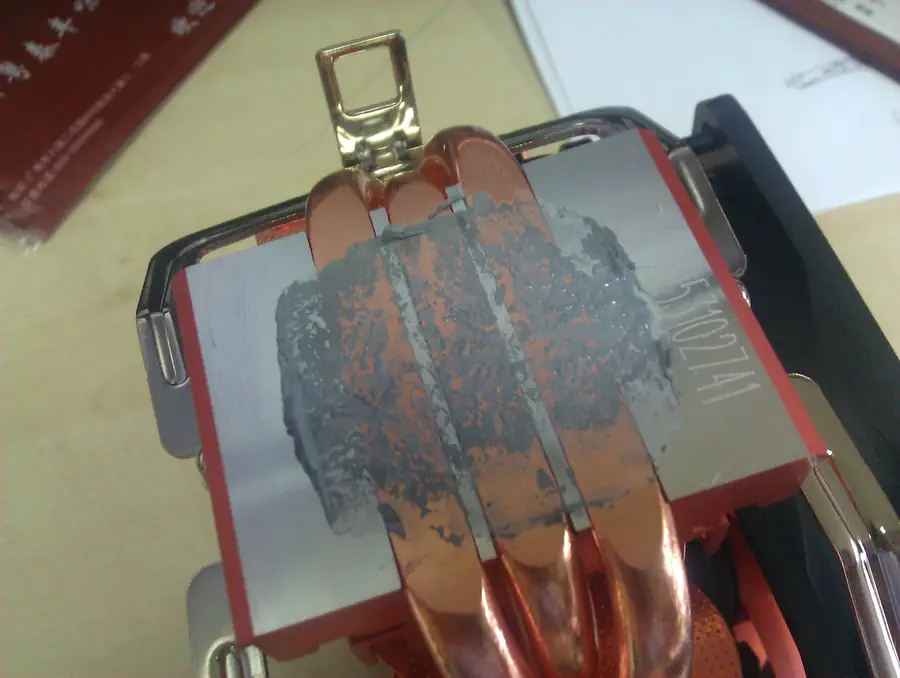

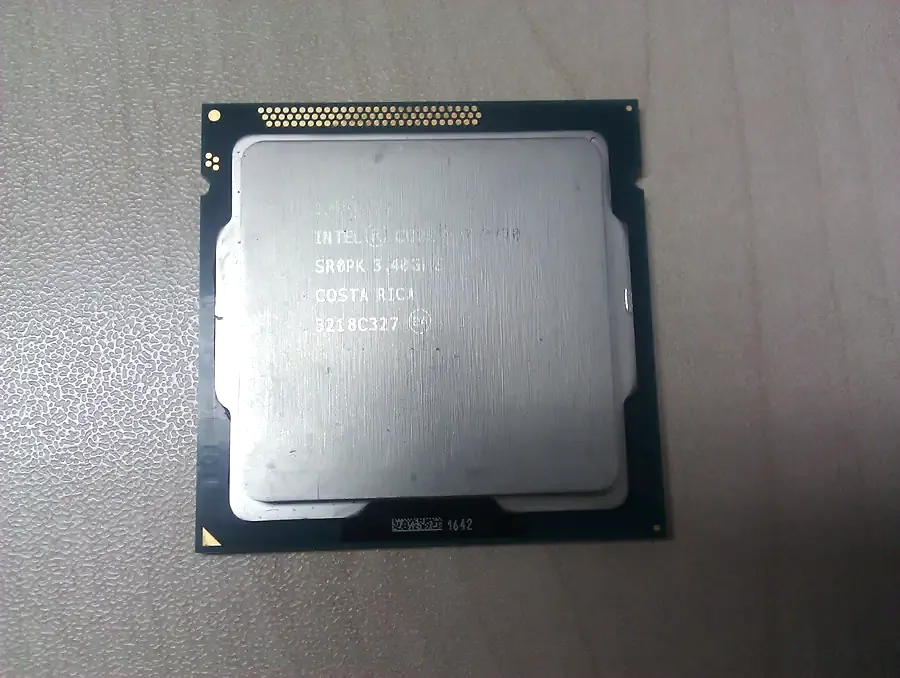

    拆CPU下来看看,这种硅脂涂抹质量,不说了。


    散热器背面。这个是便宜货,但总体感觉还是可以的。

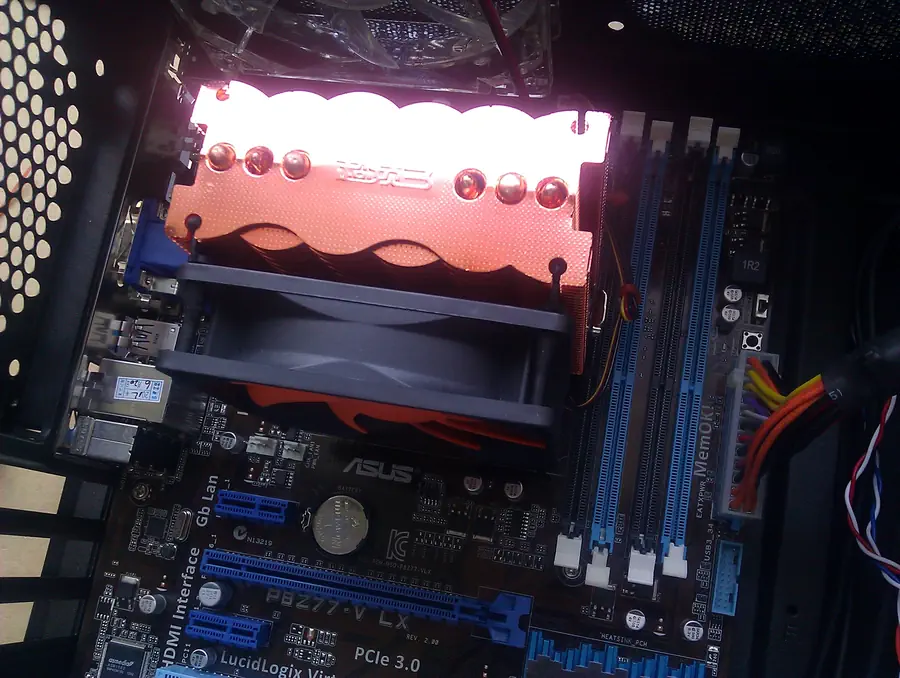

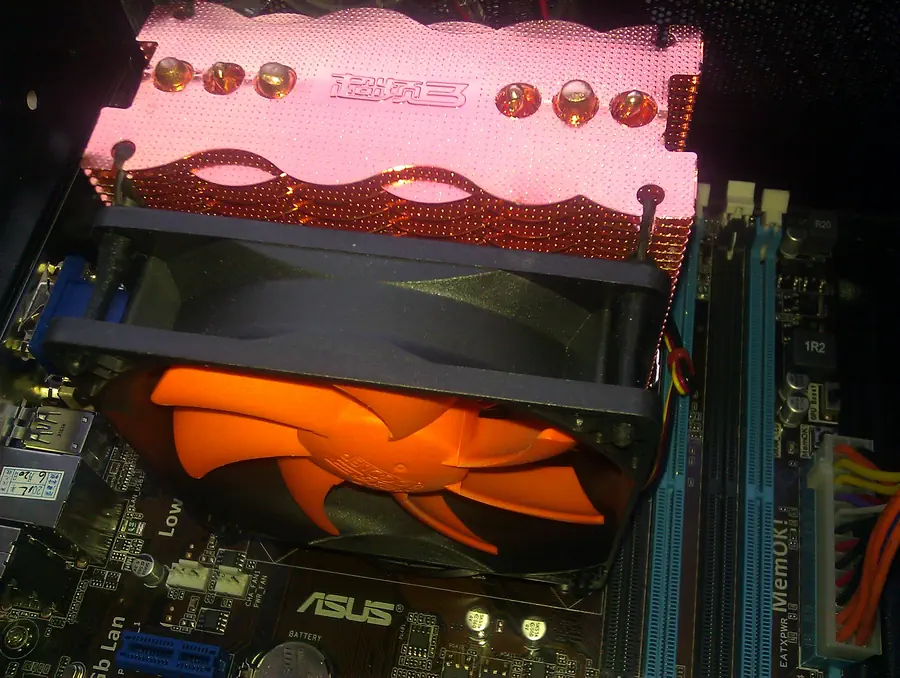

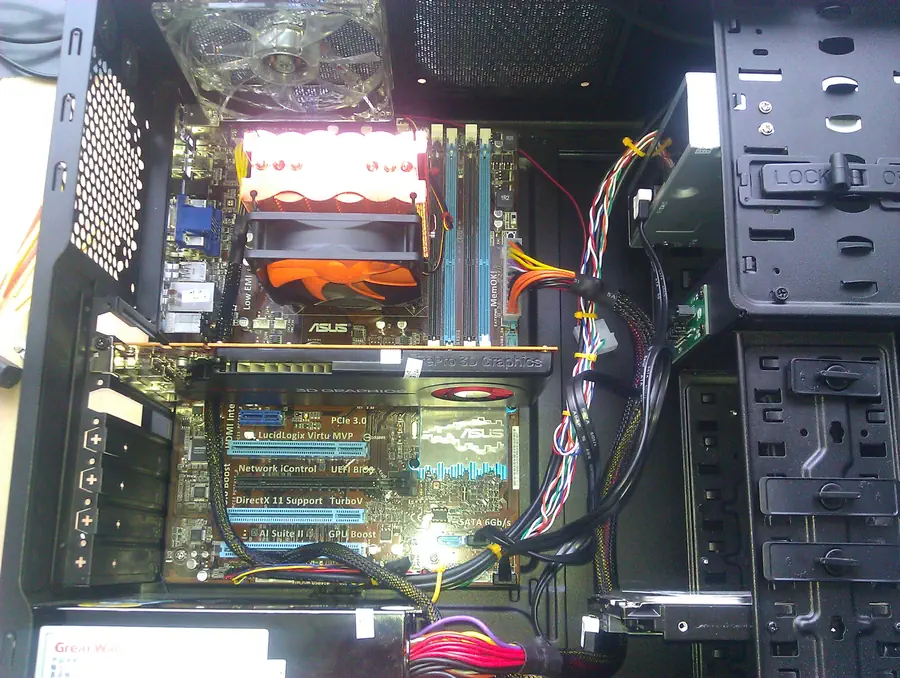

    重新安装的散热器,转了90度,热风向上吹比较科学。但内存就不能插13槽,改插24槽了。

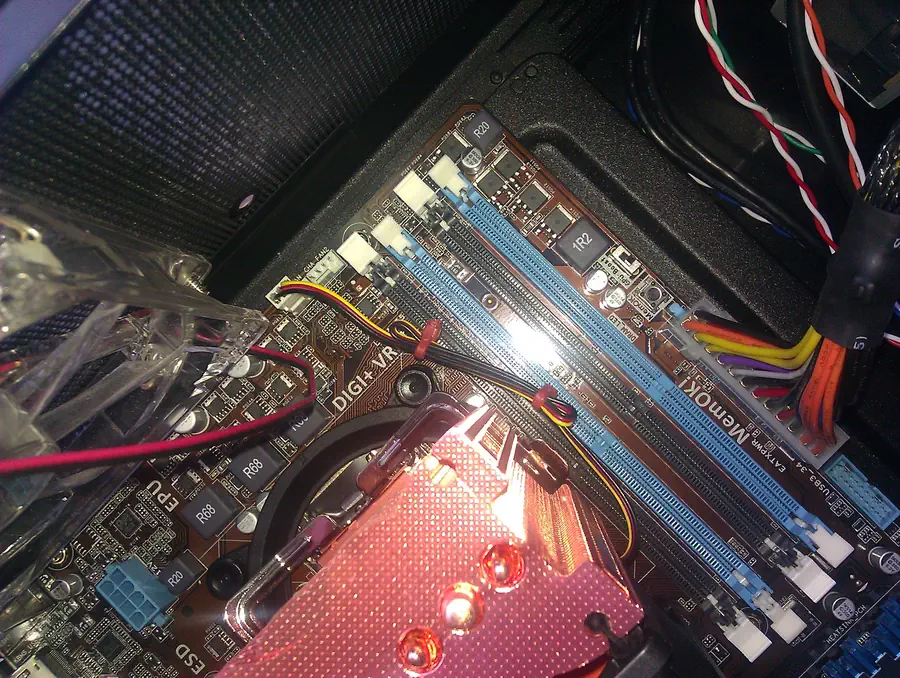

    没转90度前CPU风扇只能从电源取电,转了之后可以从主板取电了。


    初步理线效果。中间忘记照相了。

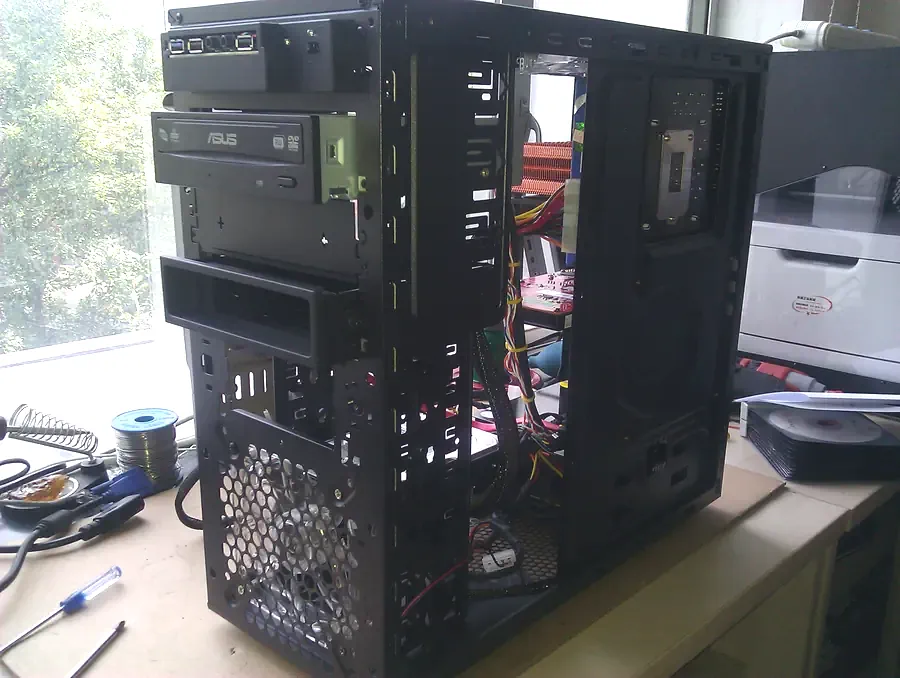

    顶部风扇其实可以改成从主板取电,但档口的人实在马虎给他配了个普通D口的风扇。然后发现机箱前风扇其实是三针但由于线不够长不能从主板取电。于是决定把两个风扇换位,这样就可以有一个风扇改为从主板取电了。二话不说拆前盖。

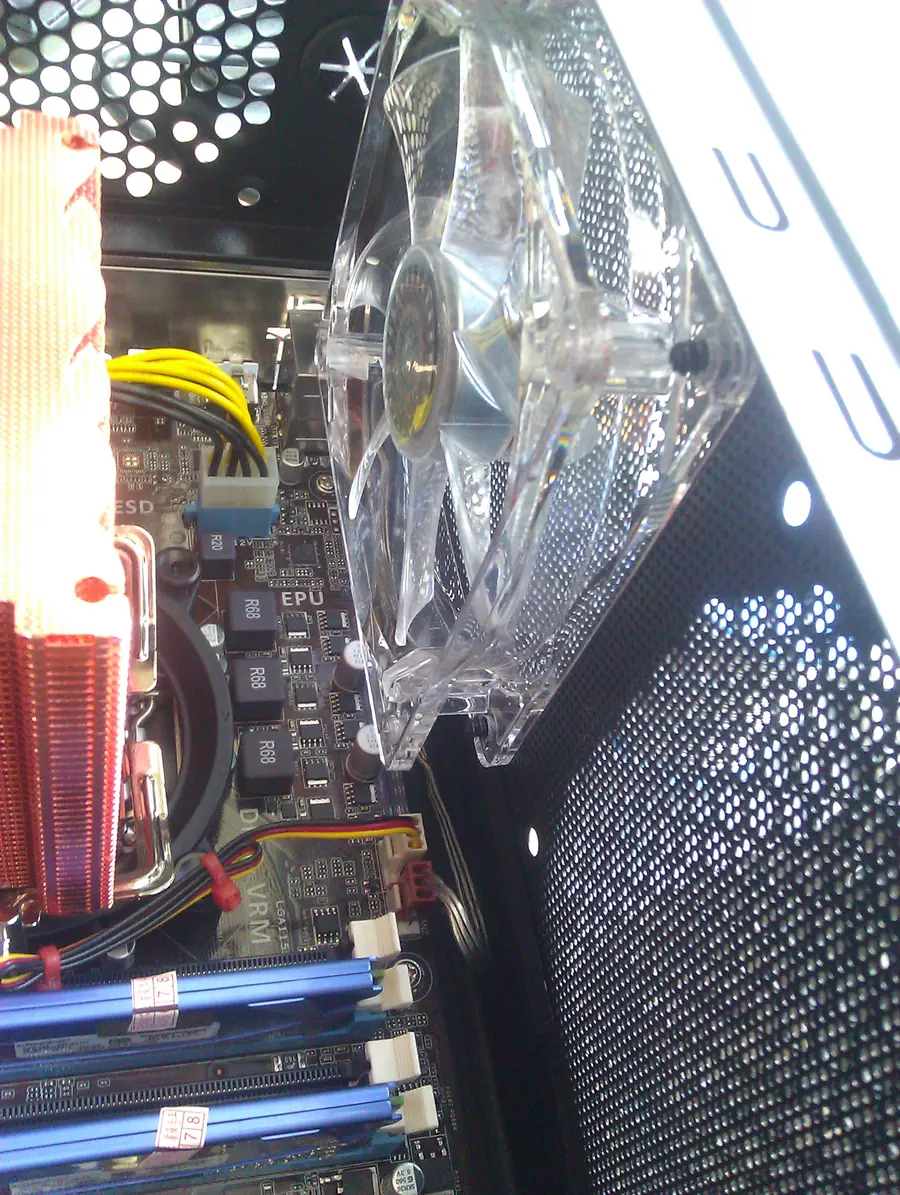

    中间又忘记照相了。风扇换位完成,顶部风扇从主板取电。

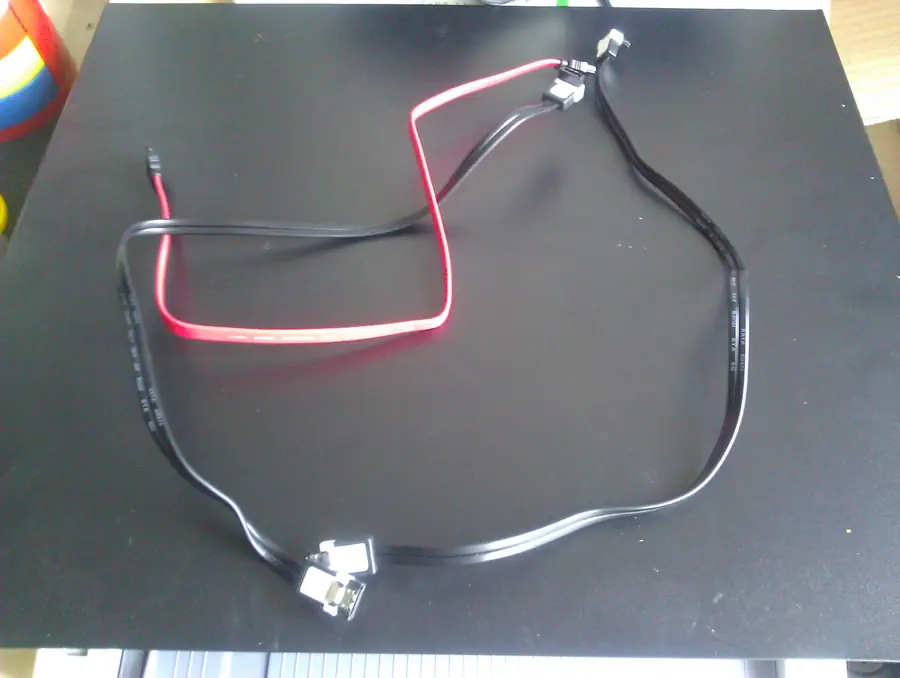

    SATA线乱飞,处理一下。

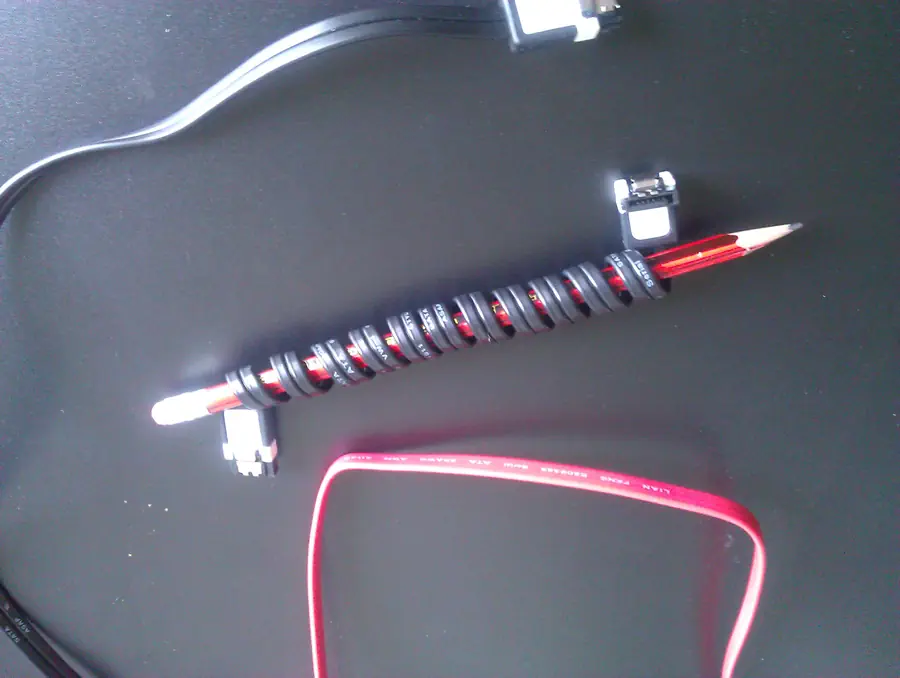

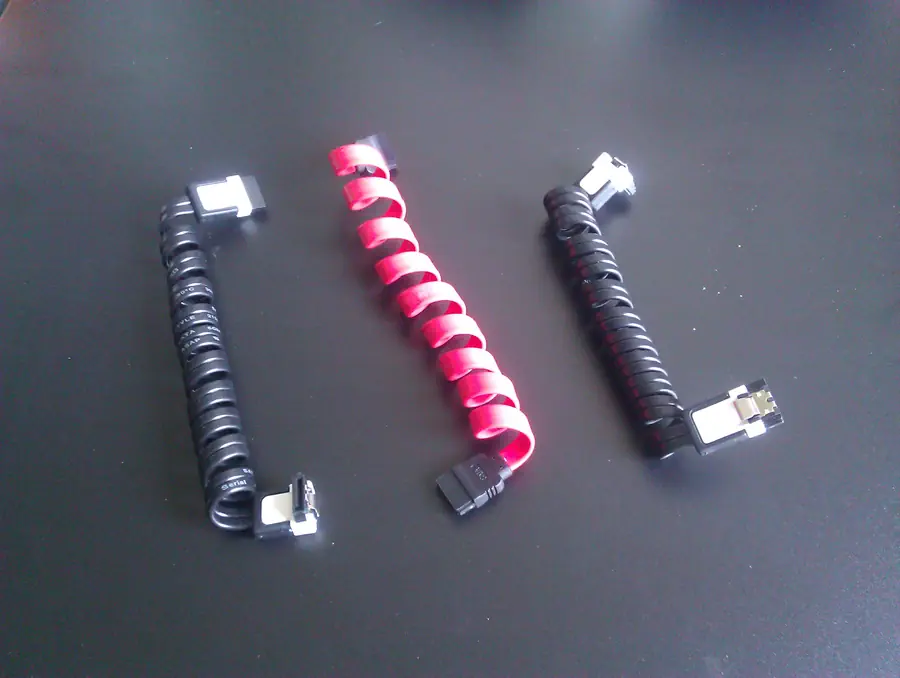

    上铅笔。

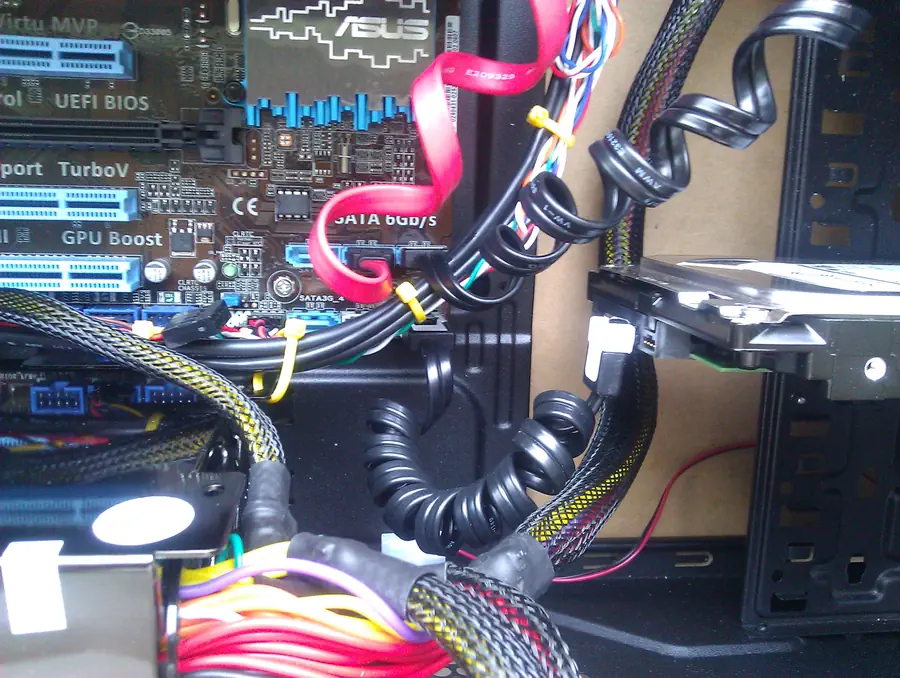

    变成电话线了。


    效果

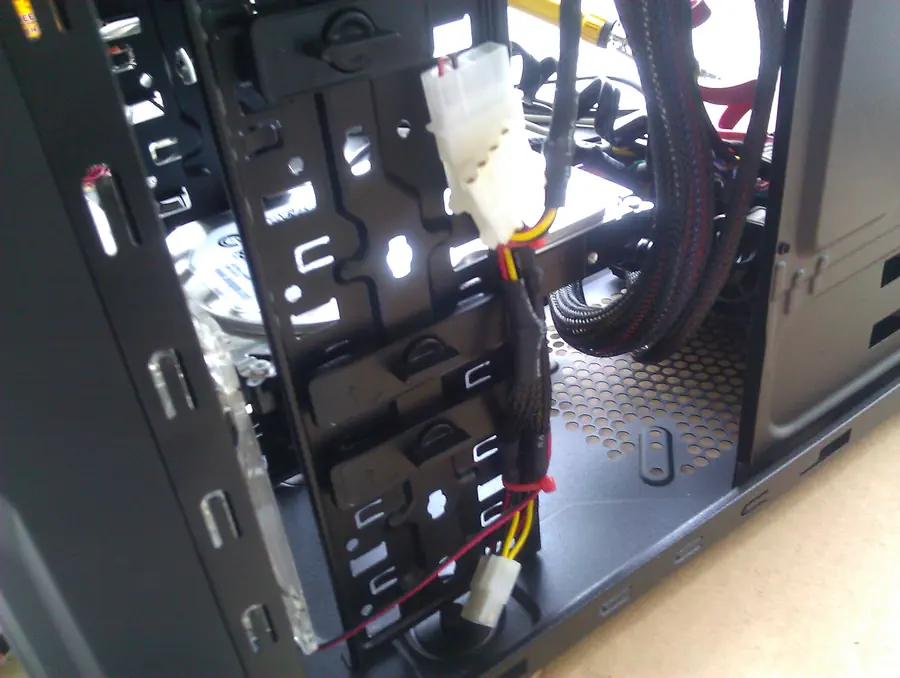

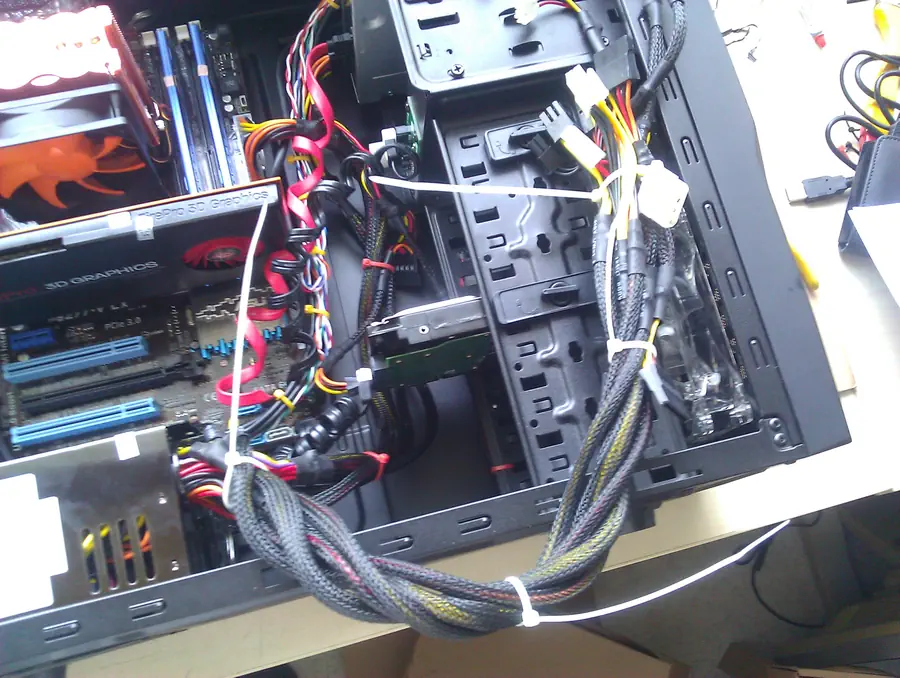

    能藏的线都尽量藏。扎条不值钱。另外这机箱的硬盘光驱位都是配了免螺丝的,但装机的人完全没有用上都直接给他拧了螺丝。于是拨乱反正。


    不是模块化的电源就多出很多线来,真想一刀全砍掉,不过想想算了。


    最后把线盘起来塞到下面以不挡风为目的。所有的线都叫做理完了。但有些硬伤就是无法解决的,比如那条主板供电线。


    盖好盖子

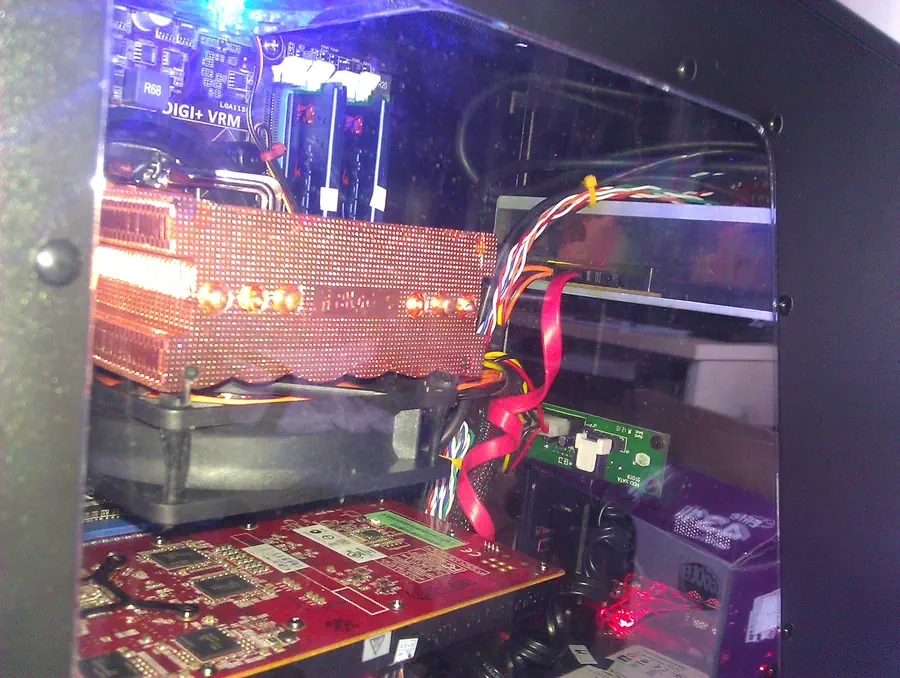

    开机,光污染不足。

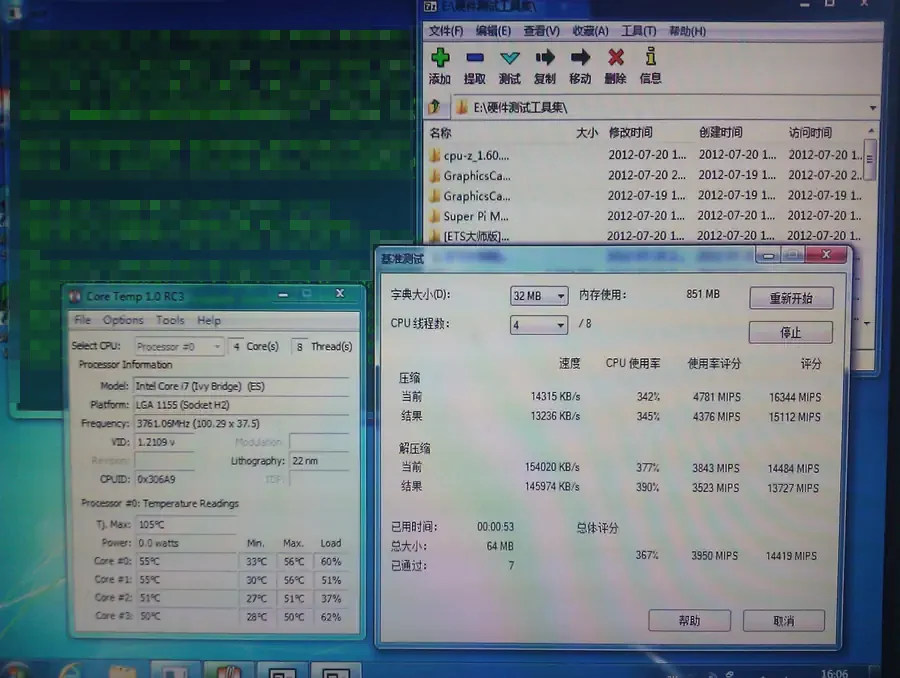

    跑稳定性测试,这个是刚跑2分钟的图。随后跑了3天,既不热也不吵。可惜这卡挖矿不怎么给力,才150MH/s。其实这专业卡用的只是一个HD5770的芯片,而且还降了频。


    用挖矿的方法测显卡稳定性可以减少游戏或者评测软件本身的不确定性,因为挖矿的程序和算法都非常简单直接,弊端在于显存利用率不高,等于没怎么测显存。专业卡其实要用SPEC去测,不过手头没有,只能随后再用3DMARK 05跑了1天,也是一切正常,于是本次作业结束,某卢瑟便欢天喜地的把机器捧走了。

    最后列一下清单:

    i7 3770
    ASUS 华硕 P8Z77-V LX 主板 -LGA 1155/Intel Z77/ATX
    Kingston 金士顿 HyperX KHX1600C9D3/4G DDR3 1600 4G *2
    Seagate 希捷 Barracuda 酷鱼 1TB 3.5英寸 7200转 SATAIII(6.0Gb/s) 64MB
    ASUS 华硕 DRW-24D1ST 24速 串口 DVD刻录机
    CoolerMaster 酷冷至尊 特警431至尊版 中塔式机箱 不含电源
    Great Wall 巨龙 600SP BTX-600SP 500W
    超频3 CPU风扇和散热器
    9厘米风扇1只
    AMD FirePro V5800
